ใบพัดมาตรวัดน้ำหรือที่รู้จักกันในชื่อมาตรวัดน้ำ Woltmann เป็นมาตรวัดน้ำประเภทความเร็วชนิดหนึ่งที่เหมาะสำหรับใช้กับท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ (DN80-DN200) มีความสามารถในการไหลสูงและสูญเสียแรงดันต่ำ มิเตอร์น้ำแบบใบพัดทำงานอย่างไร? ประเภทที่แตกต่างกันของพวกเขาคืออะไร?
เช่นเดียวกับมาตรวัดน้ำแบบใบพัดหมุน (DN15-DN65) มาตรวัดน้ำแบบใบพัดก็เป็นมาตรวัดน้ำประเภทความเร็วเช่นกัน เมื่อน้ำไหลเข้าสู่มิเตอร์ มันจะกระแทกใบพัดรูปใบพัดของมิเตอร์ไปตามแกนทำให้หมุนและไหลออก ความเร็วของใบพัดแปรผันตามความเร็วของน้ำ หลังจากผ่านเกียร์ลดปริมาณน้ำทั้งหมดที่ไหลผ่านมิเตอร์จะแสดงบนตัวบ่งชี้

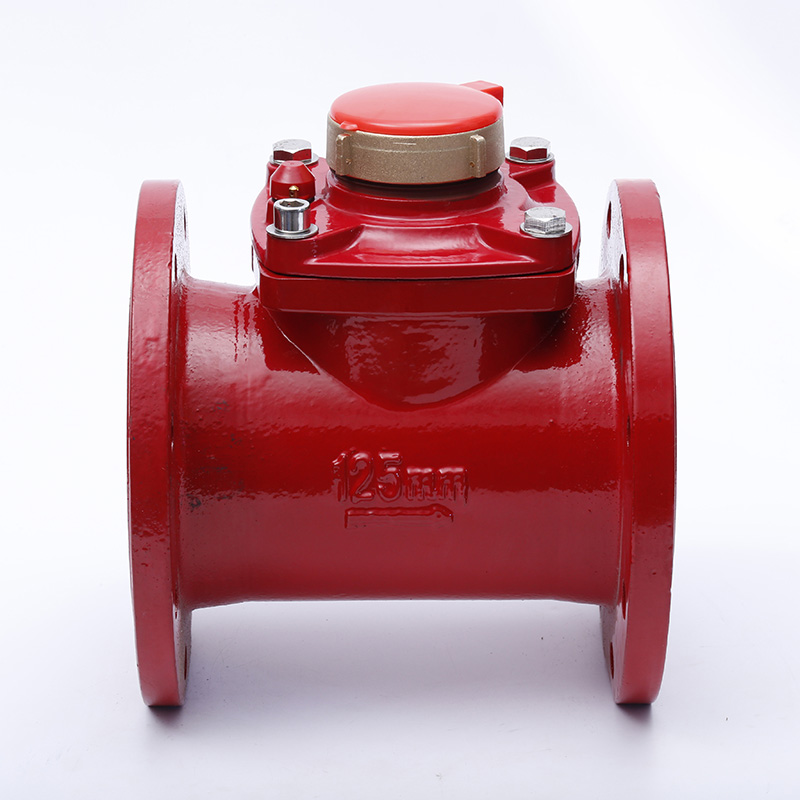

ใบพัดมาตรวัดน้ำแบ่งออกเป็นสองประเภท: แนวนอนและแนวตั้ง มิเตอร์อุตสาหกรรมส่วนใหญ่ที่ใช้ในประเทศจีนเป็นมิเตอร์ใบพัดแนวนอน นอกจากนี้ มิเตอร์น้ำใบพัดแนวนอนแบบถอดได้ (แบบแห้ง) ยังกลายเป็นหนึ่งในซีรีส์ผลิตภัณฑ์และได้รับความนิยมในหมู่ผู้ใช้ เนื่องจากมีช่วงการไหลของน้ำที่กว้าง ความคล่องตัวของชิ้นส่วนที่แข็งแกร่ง และความสามารถในการติดตั้งและบำรุงรักษาโดยไม่ต้องหยุดจ่ายน้ำหรือถอดมิเตอร์ออก
| ลักษณะ/พารามิเตอร์ | มิเตอร์น้ำแบบก้นหอย | มิเตอร์น้ำแบบสกรู |
|---|---|---|
| หลักการทำงาน | ทั้งสองแบบอาศัยการไหลของน้ำที่ส่งผลต่อการหมุนของใบพัด จากนั้นจึงอาศัยกลไกการชะลอเกียร์เพื่อนับจำนวนรอบในการวัดปริมาณการใช้น้ำ | ทั้งสองแบบอาศัยการไหลของน้ำที่ส่งผลต่อการหมุนของใบพัด จากนั้นจึงอาศัยกลไกการชะลอเกียร์เพื่อนับจำนวนรอบในการวัดปริมาณการใช้น้ำ |
| ทิศทางของเพลาสัมพันธ์กับการไหล | แกนหมุนตั้งฉากกับทิศทางการไหลของน้ำ | แกนหมุนจะขนานกับทิศทางการไหลของน้ำ |
| วิธีการติดตั้งใบพัด | ครีบหมุนในแนวรัศมีหลายอันติดตั้งอยู่บนโรเตอร์ | มีครีบเกลียวหลายอันติดตั้งอยู่บนโรเตอร์ |
| ความแม่นยำในการวัด | ความแม่นยำในการวัดที่สูงขึ้น | ความแม่นยำในการวัดต่ำกว่า |
| แรงดันตก | มีแนวโน้มที่จะทำให้เกิดแรงกดดันลดลงอย่างมาก | ไม่น่าจะทำให้เกิดแรงกดดันลดลง |
| ความจุการไหล | ความสามารถในการไหลต่ำกว่า | ความสามารถในการไหลที่สูงขึ้น |
| รูปร่าง | ลักษณะทั่วไปที่มีส่วนตรงกลางเรียวและปลายเรียว | มีลักษณะสม่ำเสมอเป็นเส้นตรง |
| ฟิลด์แอปพลิเคชัน | พบได้ทั่วไปในตลาด เหมาะสำหรับสถานที่ที่มีความต้องการน้ำน้อย เช่น พื้นที่อยู่อาศัยและห้างสรรพสินค้า | เหมาะสำหรับพื้นที่อุตสาหกรรม การชลประทานทางการเกษตร และสถานที่ใช้น้ำขนาดใหญ่ ในขณะที่ดูแลรักษาง่ายกว่า |
เลือกสถานที่ติดตั้งที่เหมาะสม:มิเตอร์น้ำควรติดตั้งในห้องที่แห้งและมีอากาศถ่ายเทสะดวก ห่างจากแสงแดดและความชื้นโดยตรง เพื่อป้องกันชิ้นส่วนพลาสติกเสียรูป ตรวจสอบให้แน่ใจว่าท่อเต็มไปด้วยน้ำ ฟองอากาศไม่สะสมภายในมิเตอร์ และไม่ได้ติดตั้งที่จุดสูงสุดในท่อ
การเตรียมท่อ: ติดตั้งส่วนท่อตรงที่มีหน้าตัดเดียวกันกับท่อซึ่งมีเส้นผ่านศูนย์กลางอย่างน้อย 5 เท่าของมิเตอร์น้ำ ที่ทางเข้ามาตรวัดน้ำ ติดตั้งส่วนท่อตรงอย่างน้อยสองเท่าของเส้นผ่านศูนย์กลางมาตรวัดน้ำที่เต้าเสียบมาตรวัดน้ำ ตรวจสอบให้แน่ใจว่าท่อเชื่อมต่อต้นน้ำและปลายน้ำของมาตรวัดน้ำไม่แคบ และทิศทางการไหลของน้ำสอดคล้องกับทิศทางการไหลของท่อ นอกจากนี้ท่อควรปราศจากเศษซากเพื่อป้องกันความเสียหายต่อมาตรวัดน้ำ
การติดตั้งวาล์วและตัวกรอง: ควรติดตั้งมาตรวัดน้ำพร้อมวาล์วเพื่อความสะดวกในการถอดและเปลี่ยน ขอแนะนำให้ติดตั้งอุปกรณ์ควบคุมการไหล (เช่น วาล์ว) และตัวกรอง เพื่อป้องกันมิเตอร์จากสิ่งสกปรกและแรงดันน้ำช็อต
ข้อมูลจำเพาะการติดตั้ง: Theมิเตอร์น้ำจะต้องติดตั้งในแนวที่กำหนด เช่น มิเตอร์น้ำแบบใบพัดหมุนขนาดเล็กต้องติดตั้งในแนวนอน การเอียงไปข้างหน้า ถอยหลัง หรือซ้าย ขวา อาจลดความไวได้ หลังจากติดตั้งแล้ว ให้ค่อยๆ ระบายน้ำออกให้เต็มท่อเพื่อป้องกันไม่ให้ลมความเร็วสูงมาทำลายมิเตอร์ การสอบเทียบและการตรวจสอบ: ควรสอบเทียบมาตรวัดน้ำก่อนการติดตั้งเพื่อให้แน่ใจว่าการวัดมีความแม่นยำ หลังการติดตั้งควรตรวจสอบการทำงานของมาตรวัดน้ำอย่างสม่ำเสมอเพื่อให้แน่ใจว่าไม่มีข้อผิดพลาด
